martes, 18 de noviembre de 2014

Drakkar Vikingo

Hola buenas como os prometí, hoy empezamos con el inicio de otra maqueta naval que tenia pendiente y que creo que sera de vuestro interés, la verdad es que la construccion no ha sido complicada pero tiene su aquel.
El barco que nos ocupa hoy es el drakkar vikingo en una versión que he sacado de unos planos que datan del año 700 d.c.
Un drakkar o långskip es una embarcación de casco trincado que data del período comprendido entre los años 700 y 1000. Fue utilizada por los escandinavos, sajones y vikingos en sus incursiones guerreras tanto costeras como del interior. Fueron el mayor exponente del poderío militar de los escandinavos, que los consideraban como su más valiosa reliquia. En las Islas Lofoten (Noruega), algunos barcos de pesca aún siguen fabricándose siguiendo las mismas técnicas.
La palabra "drakkar" es una transformación de un antiguo término islandés usado para designar a los dragones. A la embarcación conocida como drakkar se la ha llamado así debido a que a menudo el mascarón de proa de las embarcaciones vikingas consistía en la representación de la cabeza de una de estas bestias fabulosas. Se llamó por tanto drakkar a estas embarcaciones por metonimia de una de las partes que las constituían. En los antiguos escritos islandeses se cita que las leyes paganas prohibían el uso de esas cabezas cuando salían a la mar, pero que, si se hacía la pieza, debía ser desmontable, de manera que se quitase al acercarse a la costa de nuevo para evitar que los landvættir (espíritus protectores de la tierra) se vieran intimidados.1
"Dragón", en singular, era "dreki"; en plural, "drekkar", de manera que "drakkar" es deformación de lo que significaba "dragones", "mascarones", o bien "barcos".2

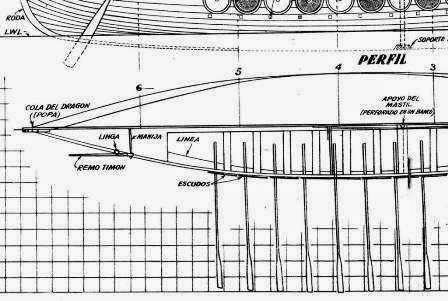

 Aqui os dejo los planos de los cuales he sacado el modelo que encontre en la pagina de taringa, no son difiles de encontrar y ademas se pueden pasar a la escala que tu quieras.
Vamos a empezar por enseñaros las fotos del comienzo de esta bonita sin dudas que para mi ha sido una satisfacción personal.

Aqui os muestro como empezé la estructura basica.

aqui se muestra el inicio de la puesta de las tracas superiores



 Aqui se muestra la finalizacion del casco a falta de unas tracas del fondo.



Aque se muestra el final del casco con mi metodo de pegado de las tracas por medio de alfileres, je je

En esta foto se puestra como va a quedar el mascarón del drakkar, la cola y como ha quedado finalizado el casco.
 por ultimo este es el paso donde muestro como empieza el suelo del barco, que posteriormente forraremos con tiras de madera finas a modo de parquet, un saludo a todos y espero que os guste, en la siguiente entrada os mostrare como va evolucionando el barco hasta convertirse en un drakkar imponente.
Un saludo para todos.






sábado, 1 de febrero de 2014

En proximas entradas os tengo preparadas unas sorpresas, pues quiero hacer una sección de disfrazes, para que podais ver lo que cuesta hacer un disfraz de cartón, y otro de poliespan expandido, estilo fallas valencianas.
Tambien tengo finalizado otro proyecto nautico, je je , de un drakkar vikingo al cual solo le queda de hacer la peana y el ancla, aunque todavia no tengo claro como terminarlo.Éste lo he realizado empezando desde los planos de lo que eran los primeros barcos vikingos.
También os enseñaré un proyecto de un kayak de madera del cual he realizado la maqueta y que quiera hacerme a escala reál.

Un saludo a todos y gracias por seguir mi trabajo.
Hola amigos, siento mucho  la tardanza , pero como dice el dicho mas vale tarde que nunca, aquí estoy para presentaros el final de mi maqueta del galeón La Perla Negra de la peli Piratas del Caribe.
En la última entrada nos habíamos quedado con el empiece de la jarcia fija, aquí os voy a dejar el final del trabajo de la jarcia fija, la móvil y el montaje de las velas para que podáis ver como queda el final de esta bonita maqueta que para mi ha sido muy trabajosa en tiempo, y esfuerzo porque todas las piezas las he fabricado yo mismo a mano.

Un saludo a todos los seguidores del blog, y espero que os gusten las fotos.

 Aqui os muestro la primera jarcia fija del conjunto.


 Aqui otra del termino del mastil con detalle de las viguotas.


 Detalle del segundo mástil con su bandeja.



Detalle de las escalas terminadas.
 Aqui se ven los obenques tirando de los palos finales.


 Detalle de las escalas de las bandejas superiores.



 Detalle del los cañones y de los enganches de las viguotas.



 Aqui tenemos toda la jarcia fija terminada.

 Aqui muestro el montage de la jarcia móvil.


 El montaje de las primeras velas, que son latinas.


 El montage de todas las velas auxiliares.



Montage total de las velas en su sitio definitivo.


 Presentacion del modelo con la peana.
